0 引言
隨著超大規模集成電路和數字信號處理(DSP)的快速發展，DSP應用越來越廣泛，涉及到各個領域如語音處理，圖像處理等方面。現在語音識別中許多復雜算法已經能夠在硬件上實現。最近十多年來，己研發出不少應用于不同領域的便攜式語音識別系統。DSP處理速度快、靈活、精確，滿足了對信號快速、實時、精確處理的要求，所以很適用于語音識別。
1 系統硬件設計

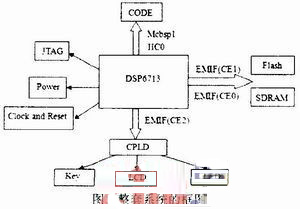

本文所提出的語音識別系統硬件電路是以最小系統板為基礎，系統所要完成的主要功能包括：進行基本信號采集、數據運算及數據、程序存儲;音頻信號的采集、處理及輸入、輸出;與主機間的通信及數據、程序傳輸，同時配備了外部擴展接口，方便對系統的功能擴展以實現更廣泛的嵌入式應用。整套系統框圖如圖1所示。
1.1 電源電路
電源電路是整個電路的核心模塊，C6000系列DSP采用的是雙電源供電方式，即內核與I/O都需要供電。TMS320C6713BGDP300型DSP，其主頻最高可達到300MHz，它對供電電壓的要求是：內核電壓(CVDD，core voltage)為1.26V，I/O電壓(DVDD，device voltage)則與外部其他芯片相同，為3.3V。輸入電壓為5V，其中3.3V電壓由LDO芯片TPS75801來產生，1.26V由DC/DC穩壓芯片TPS54310產生。值得注意的是在加電過程中，要保證CVDD先得到供電，DVDD后得到供電，至少兩者同時得到供電，間隔不得小于1s，否則會導致DSP不正常工作，甚至損壞器件。
